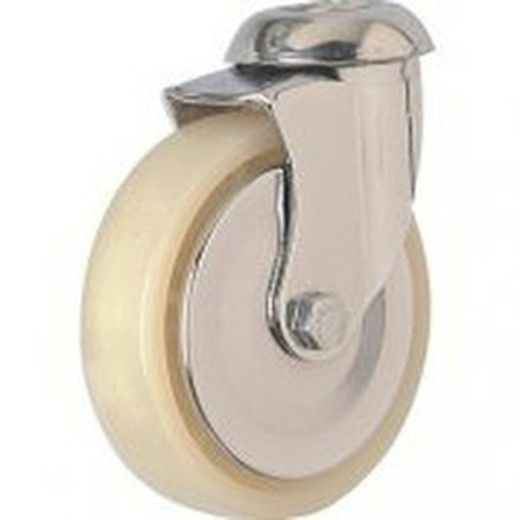

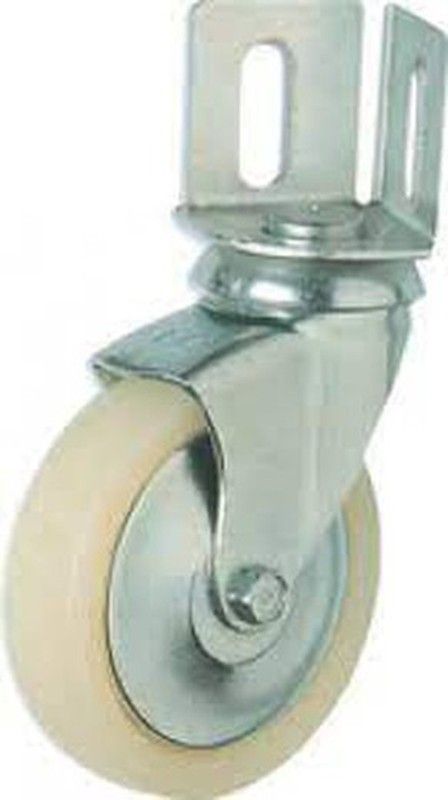

Rueda Giratoria Ref. 2/3/7/8/12. Serie Fort
Marca: Afo
Descripción

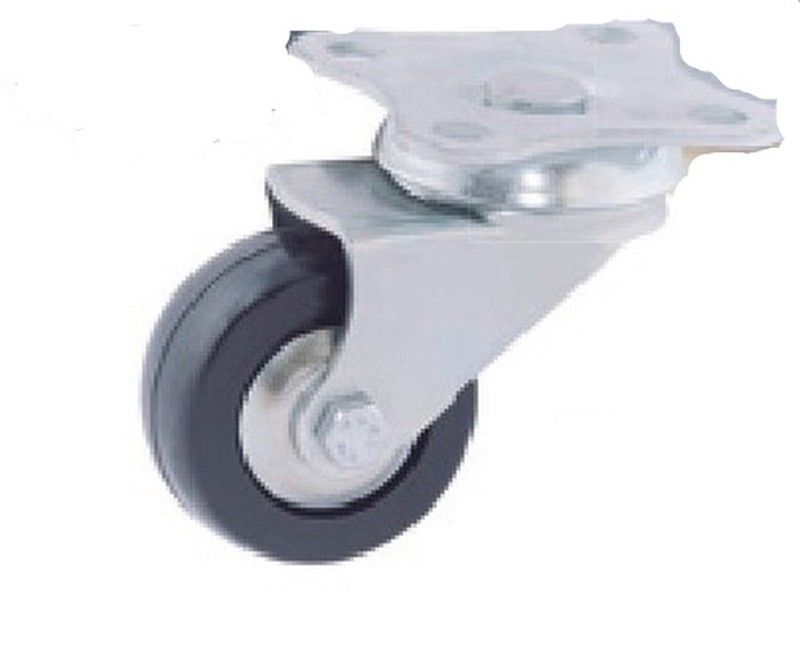

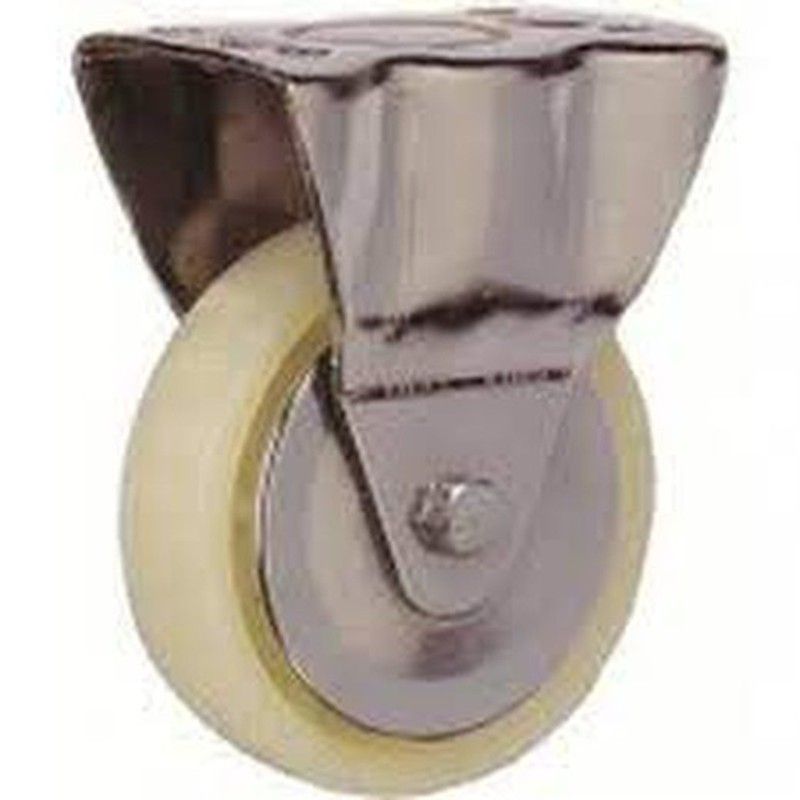

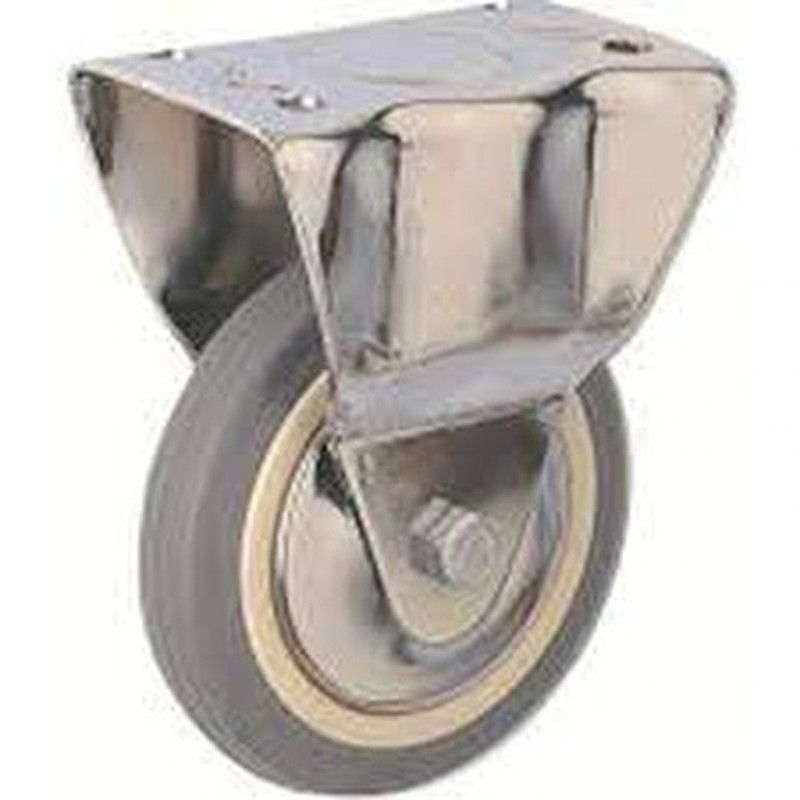

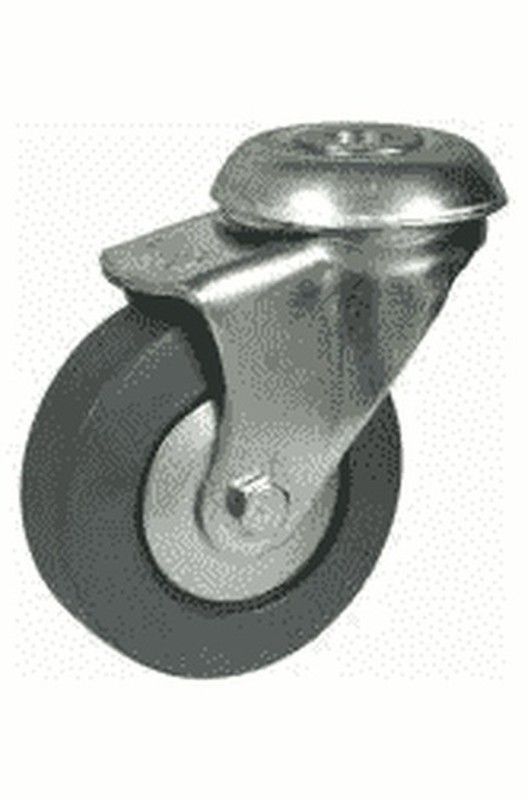

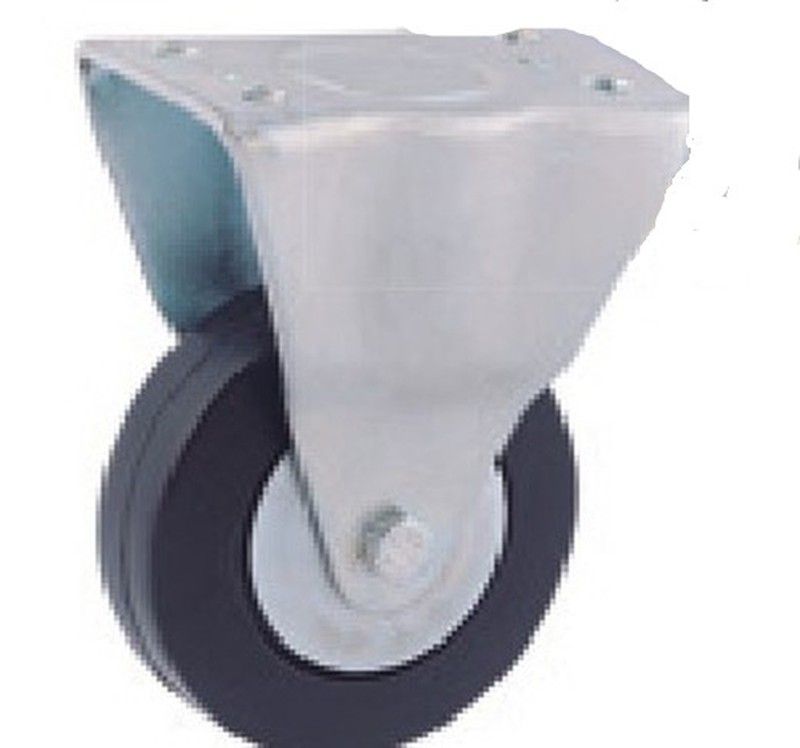

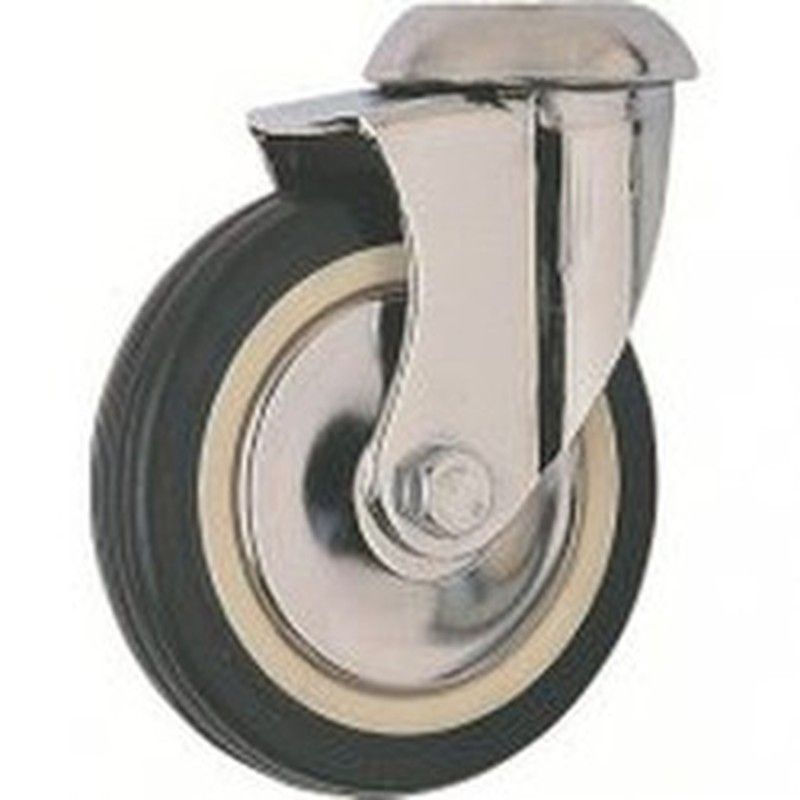

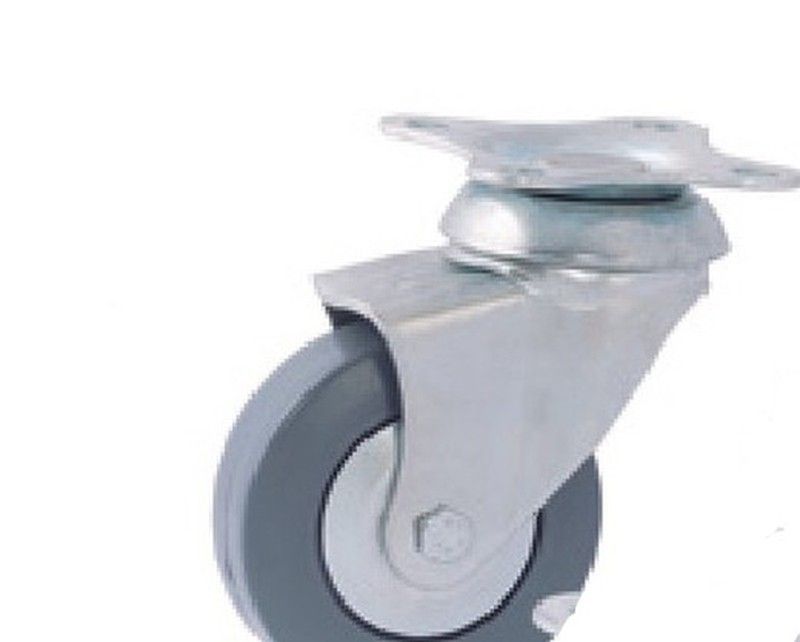

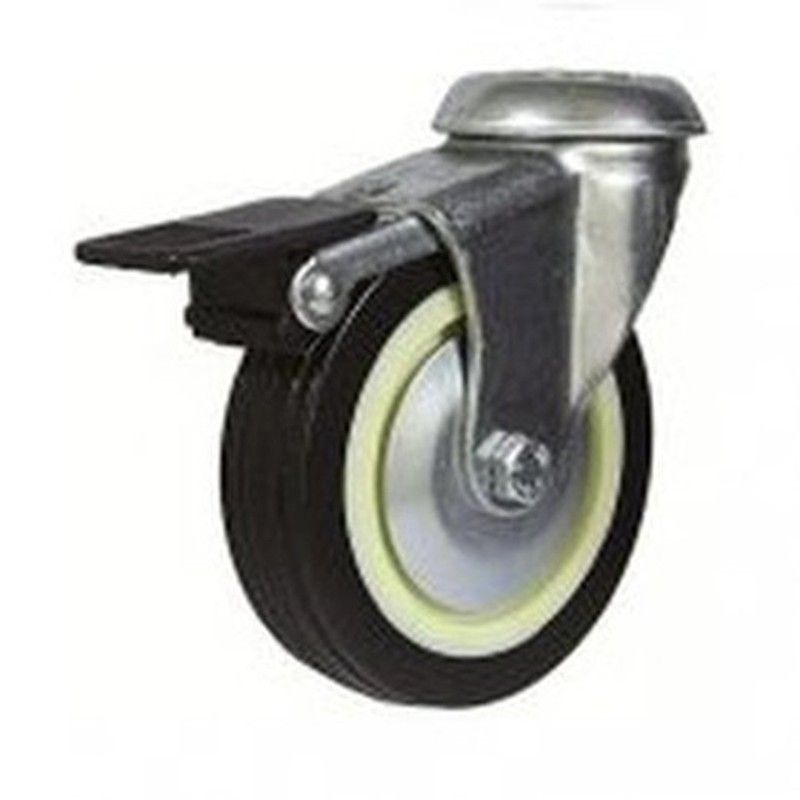

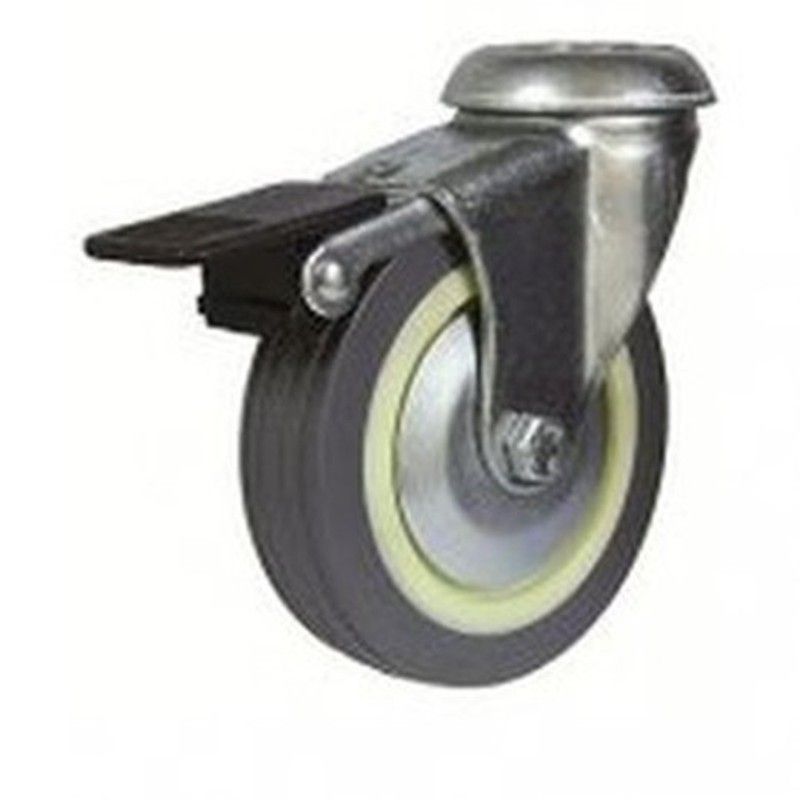

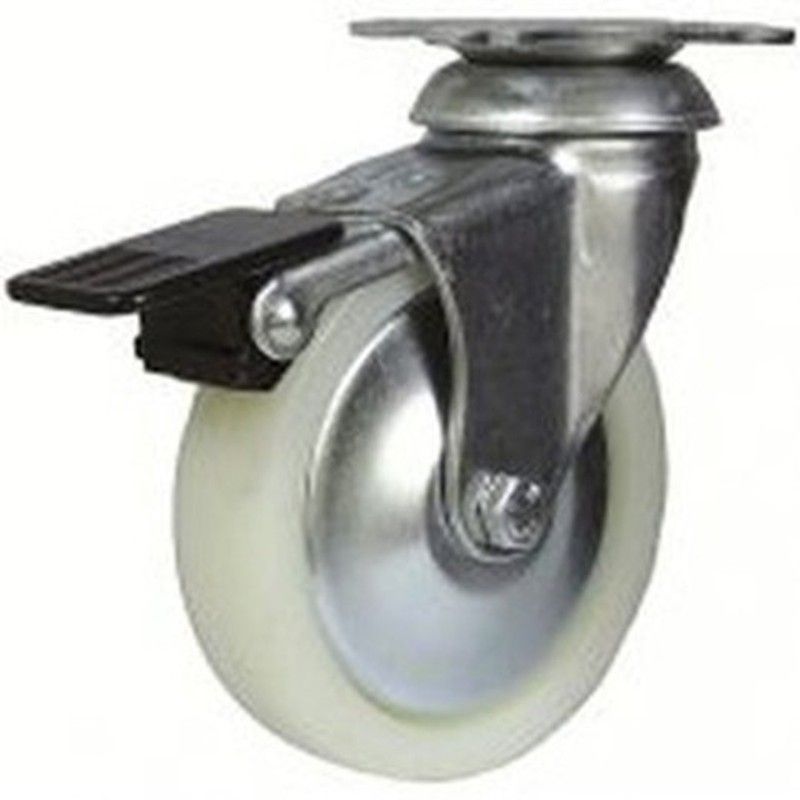

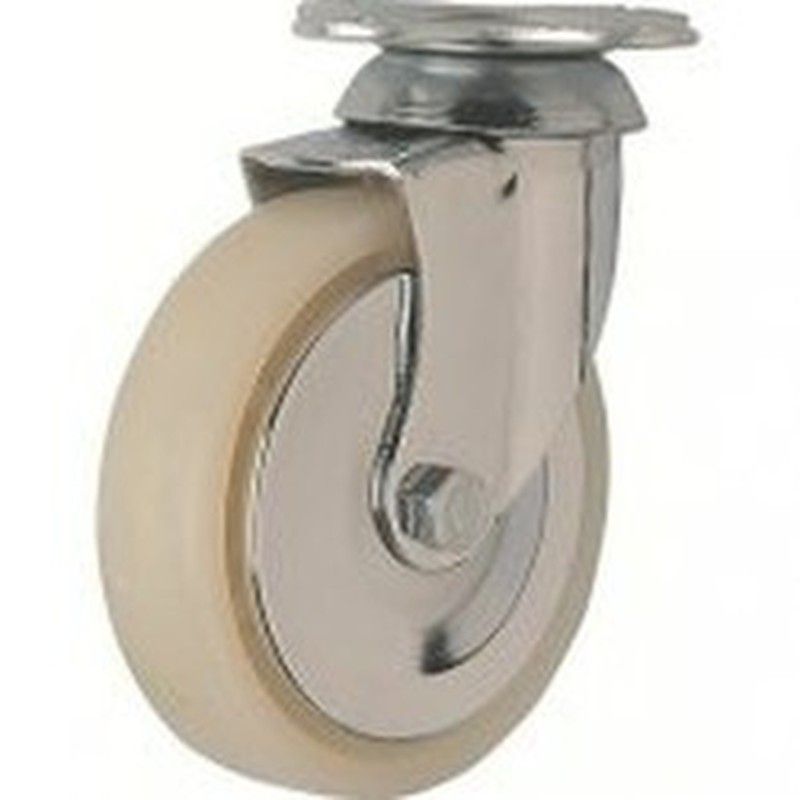

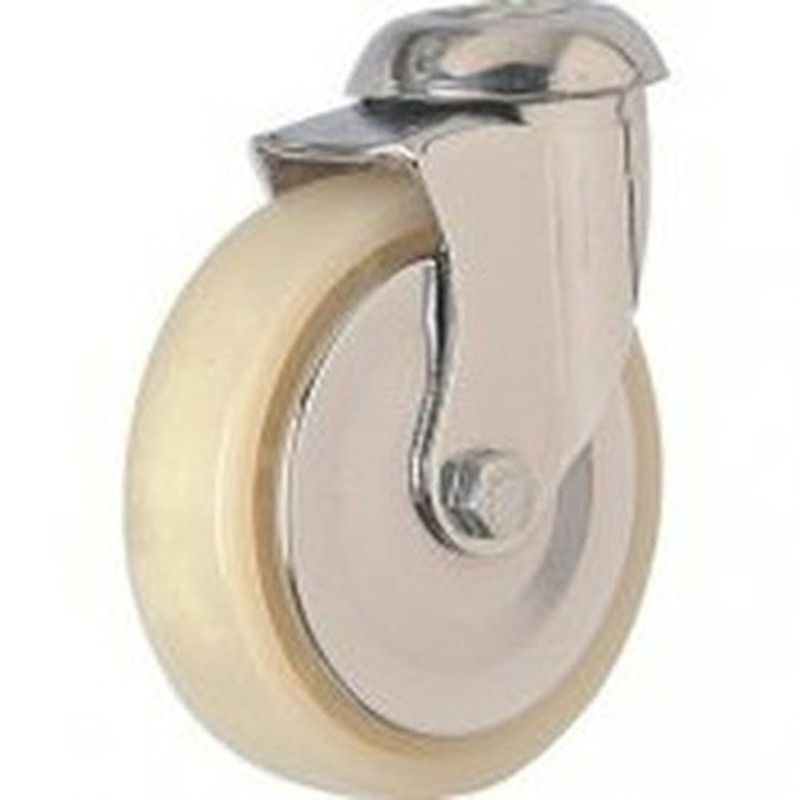

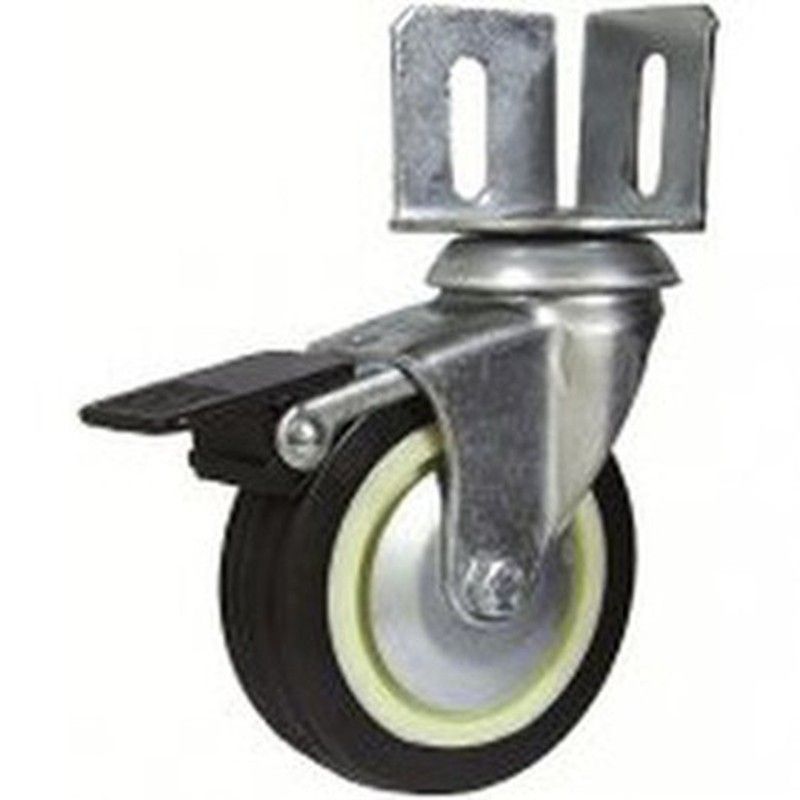

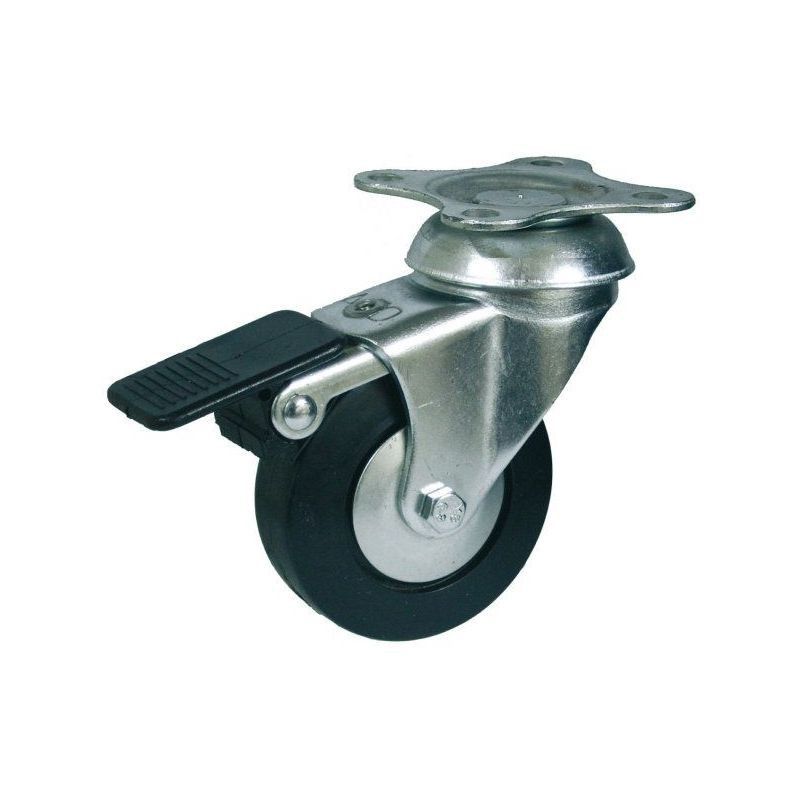

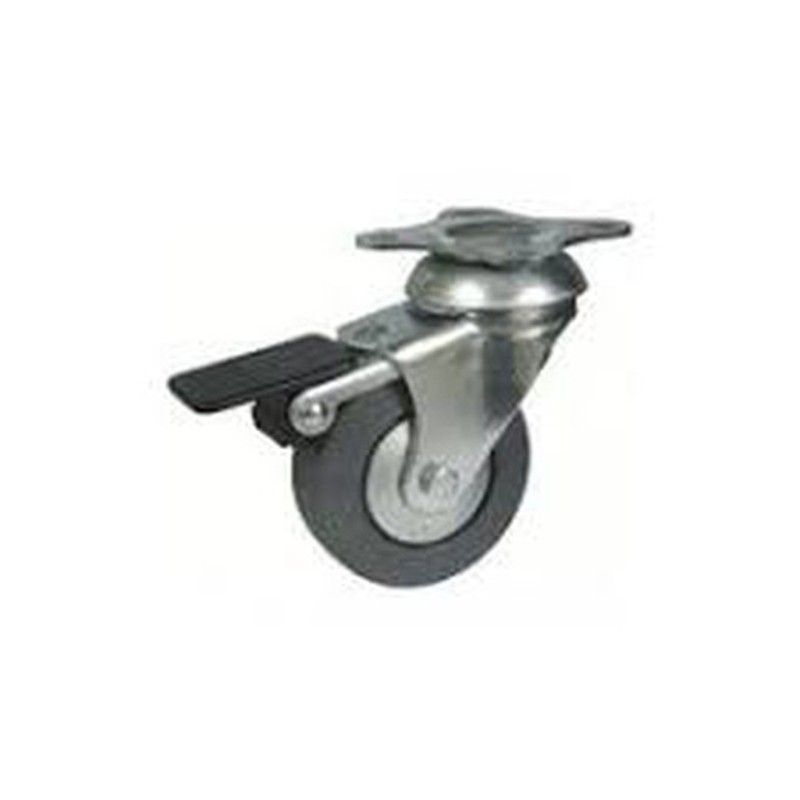

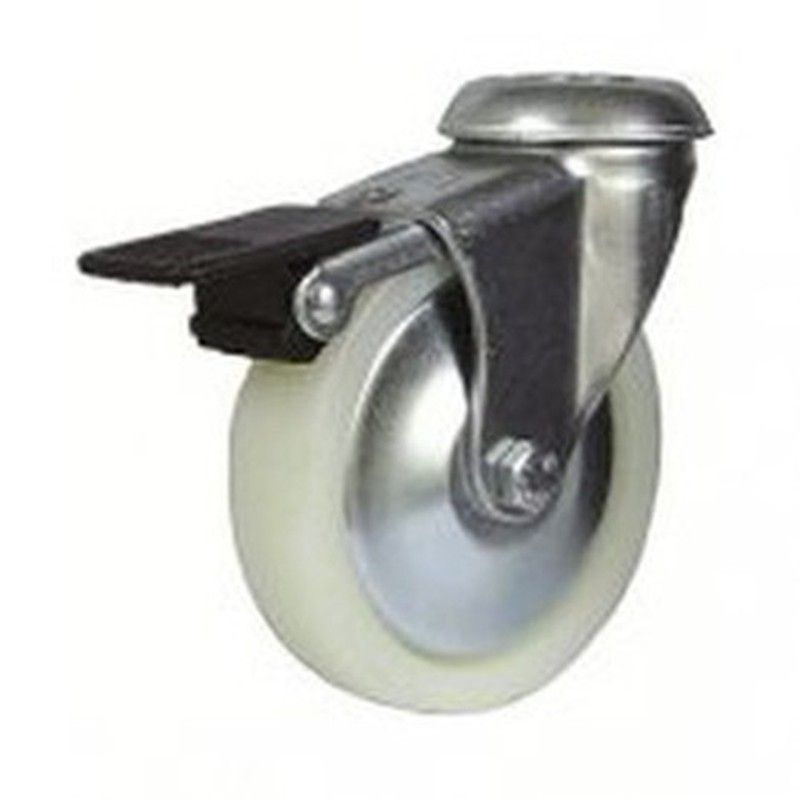

Soporte Fort Soporte: Giratorio y fijo de acero estampado de 1,5 a 3 m/m. de espesor con platina, taladro liso pasador para tornillo, espiga roscada, escuadra y platina fija Rodamiento: Dos hileras axiales de bolas de acero. Acabado: Cincado blanco brillante hasta diám. 80 m/m. y cromado a partir de 100 m/m. Aro Fort Goma Negra, gris ó nylón Aro: Monobloque de goma negra (en diametros de 32 a 60 m/m.) y bandaje de goma negra, inyectado sobre núcleo de nylon (poliamida) en color marfil (a partir de 80 m/m.). Rodamiento: Buje con taladro liso Acabado: Platinas Laterales de acero estampado, cincadas en blanco brillante y cromado a partir de 100 m/m. Dispositivo Freno FA: simple acción. Bloqueo único y exclusivo del giro de la rueda.
Detalles
Diámetro Rueda mm | Altura total mm | Radio de giro mm | Medida platina mm | Distancia centro agujeros | Pasador mm | Capac. carga kgs. |
| 32 | 47 | 35 | 33x33 | 21x21 | 7 | 30 |
| 42 | 58 | 45 | 49x49 | 33x33 | 7 | 40 |
| 50 | 77 | 49 | 54x54 | 39x39 | 10 | 50 |
| 60 | 82 | 54 | 54x54 | 39x39 | 10 | 60 |
| 80 | 100 | 65 | 54x54 | 39x39 | 10 | 70 |
| 100 | 123 | 77 | 67x67 | 45x45 | 10 | 80 |
| 125 | 154 | 101 | 97x77 | 75x55 | 12 | 90 |
| 150 | 188 | 120 | 107x83 | 83x62 | 12 | 100 |

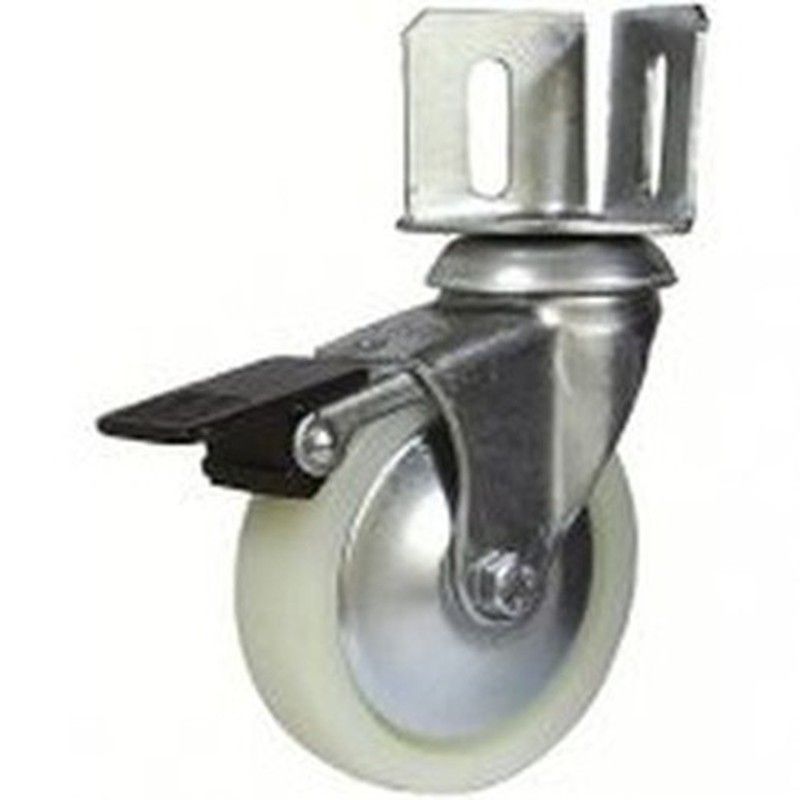

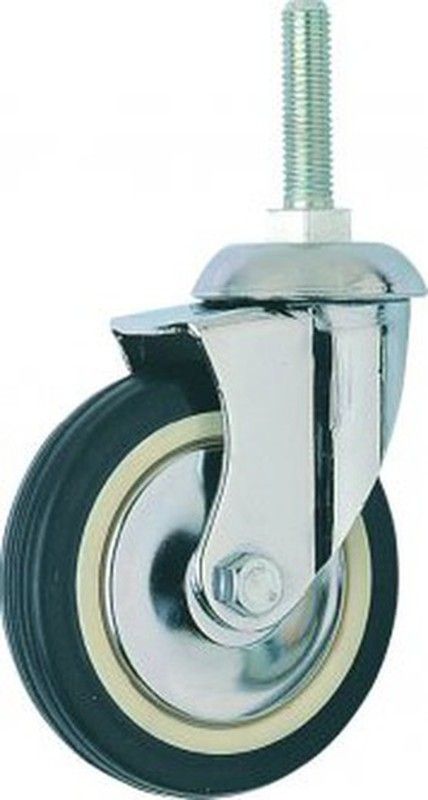

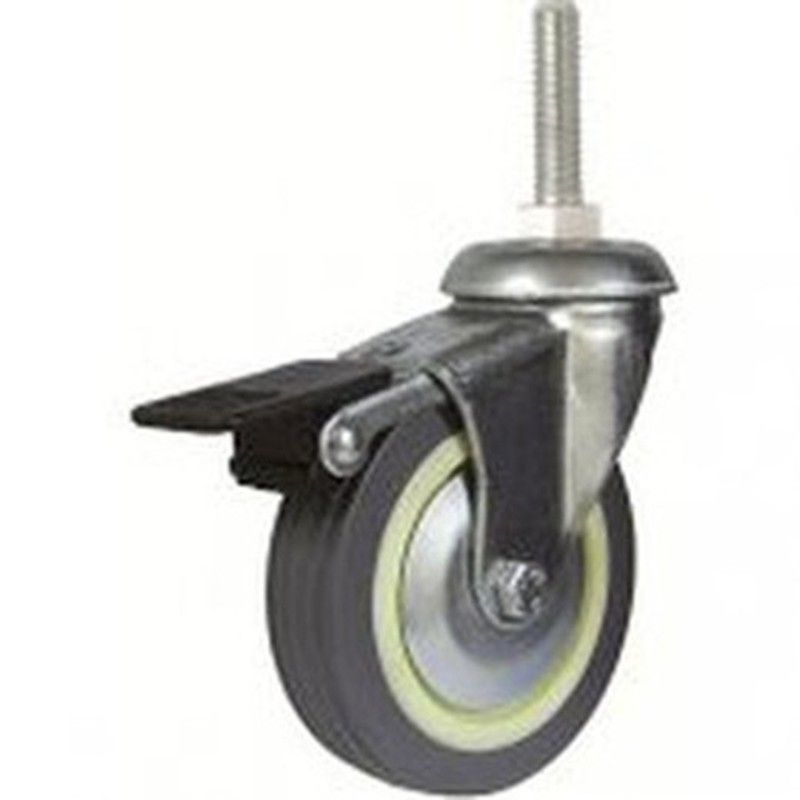

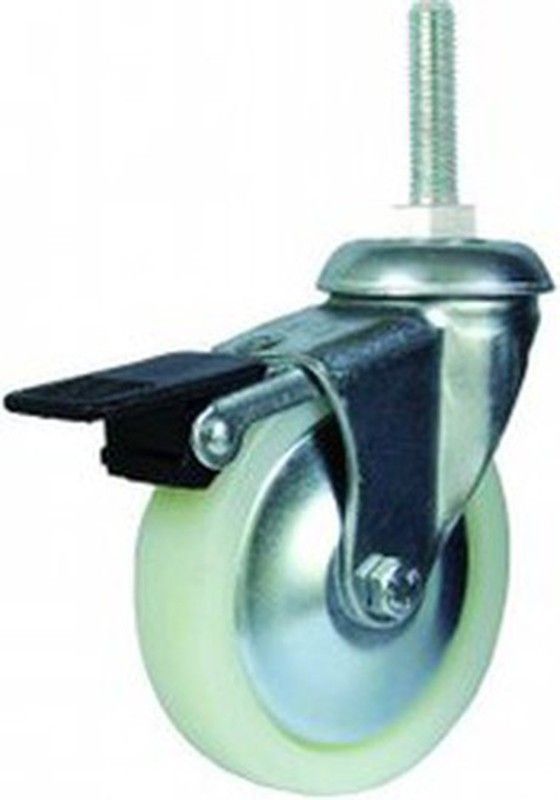

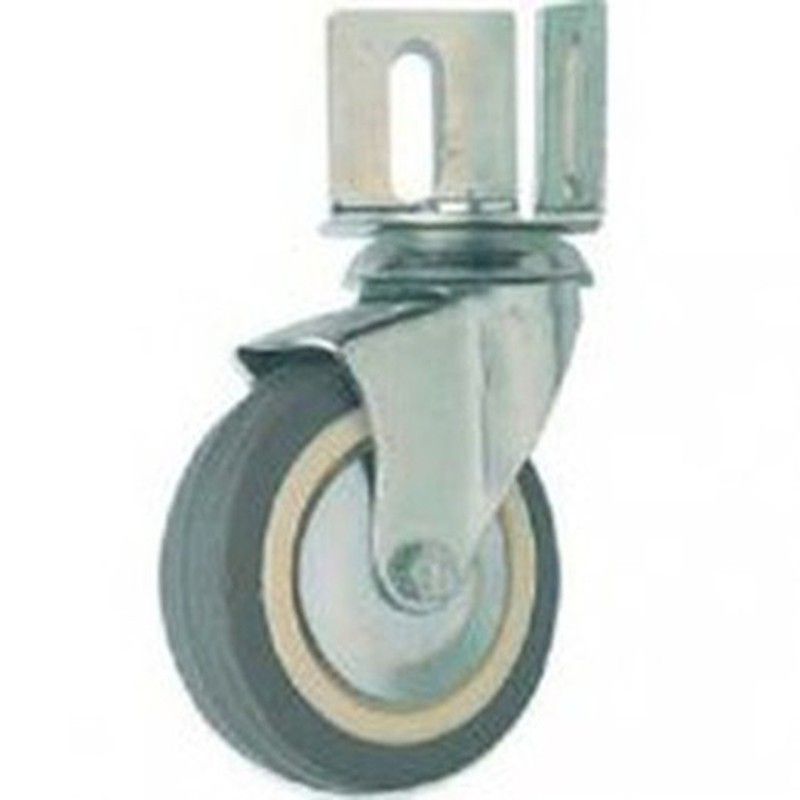

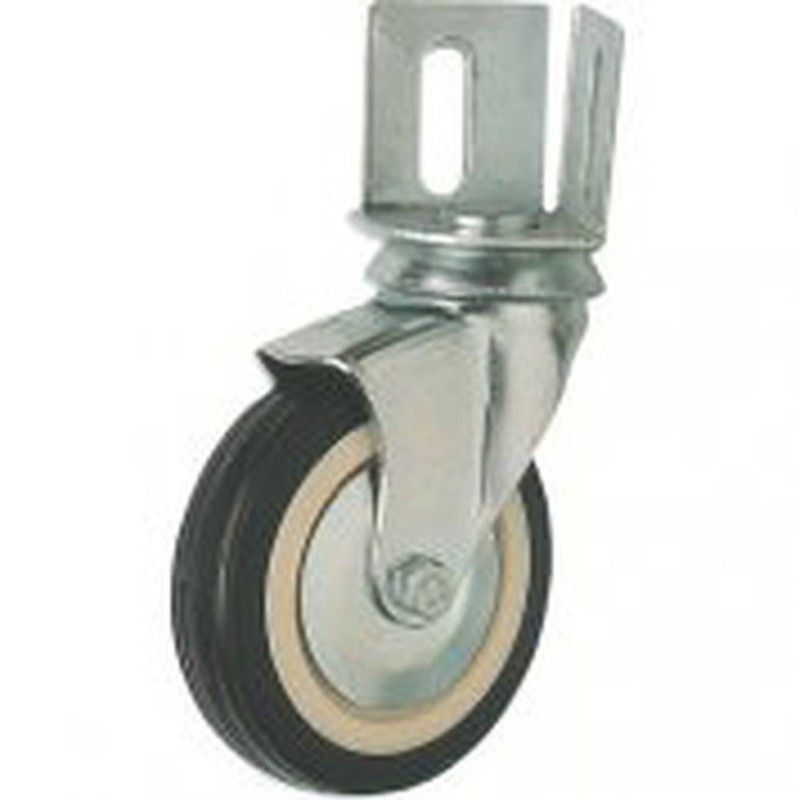

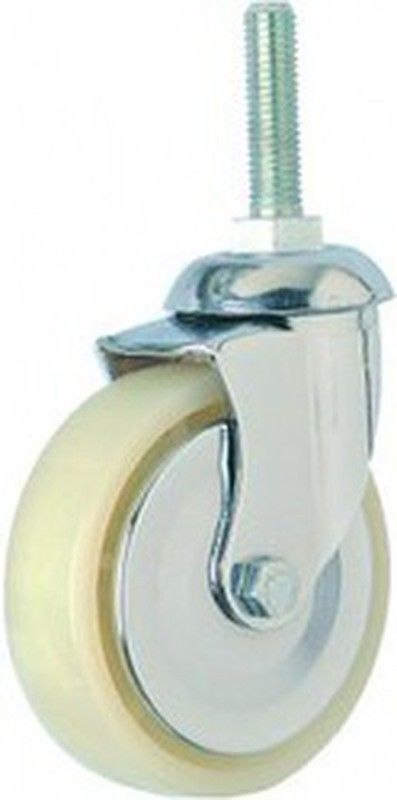

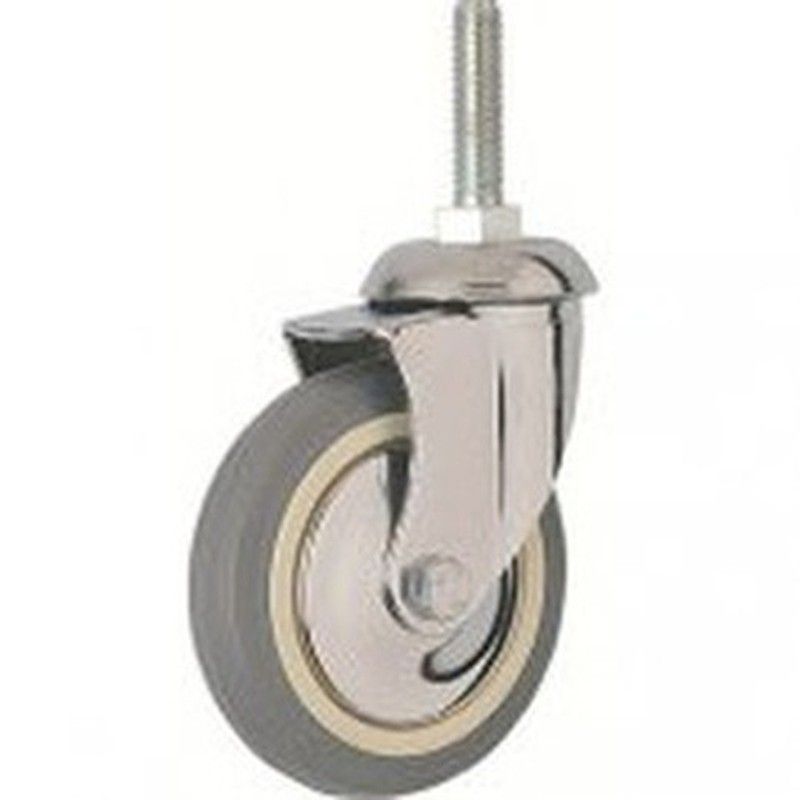

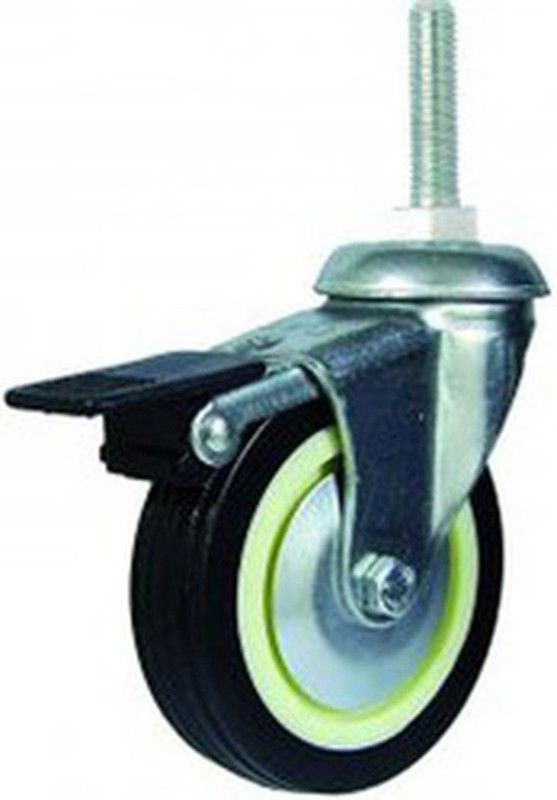

Rueda con espiga roscada ó platina de escuadra:
Diámetro rueda mm | Espiga roscada mm | Medida escuadra mm | Capac. carga Kgs. |
| 42 | M-10x35 | 40x37 | 40 |
| 50 | M-12x45 | 40x37 | 50 |
| 60 | M-12x45 | 40x37 | 60 |
| 80 | M-12x45 | 40x37 | 70 |
| 100 | M-12x45 | 40x37 | 80 |
| 125 | M-12x45 | 40x37 | 90 |
| 150 | M-14x60 | 40x37 | 100 |
