Marca: Aignep
Recibe el nombre de cilindro neumatico de doble efecto porque posee dos conexiones útiles y es sometido a presión por ambos lados. Es utilizado para empujar y tirar, en ambas direcciones. Tiene la cualidad de retroceder más rápido que avanzar, debido a que la cámara del lado del vástago es más pequeña. Un cilindro de doble efecto se utiliza cuando no se dispone de una fuerza externa para retraer el pistón o puede utilizarse cuando se requiere una gran fuerza en ambas direcciones de desplazamiento.

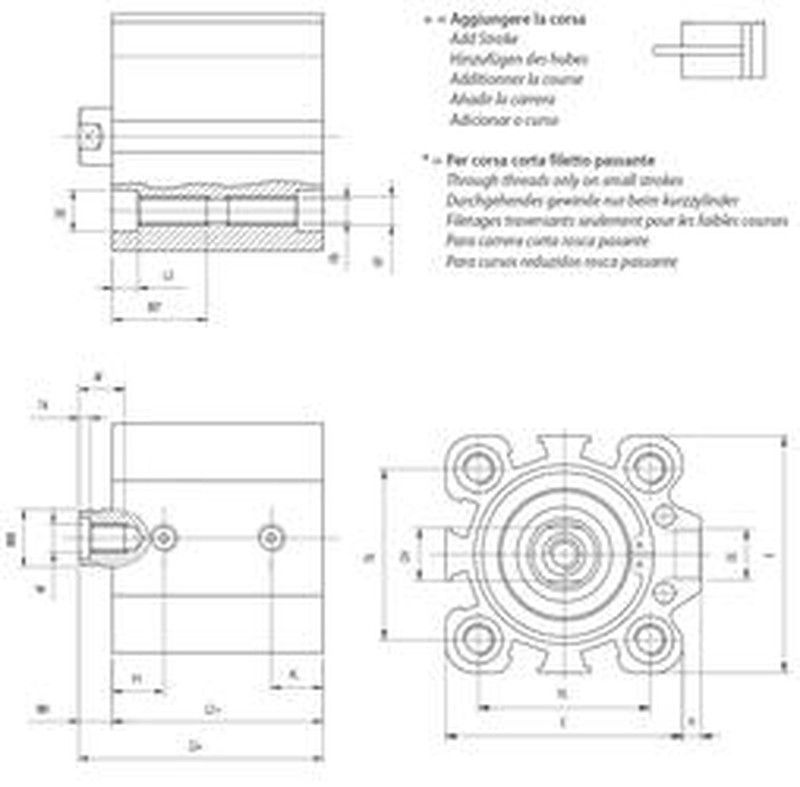

Código | Ø | Carrera | KK | A | AF | RT | BG* | D2 Ø | E | EE | FB Ø | H | KF | L2+ | L3 | MM Ø | P1 | PL | T4 | TG | WH | ZJ+ | CH | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
BF 032 0005 | Download | 32 | 5 | M10x1,25 | 22 | 10 | M6 | 21.7 | 8.5 | 45 | G 1/8 | 5 | 3,5 | M6 | 32 | 5,7 | 12 | 10 | 10 | 2.8 | 32,5 | 7 | 39 | 10 | ||
BF 032 0010 | Download | 32 | 10 | M10x1,25 | 22 | 10 | M6 | 21.7 | 8.5 | 45 | G 1/8 | 5 | 3,5 | M6 | 32 | 5,7 | 12 | 10 | 10 | 2.8 | 32,5 | 7 | 39 | 10 | ||
BF 032 0015 | Download | 32 | 15 | M10x1,25 | 22 | 10 | M6 | 21.7 | 8.5 | 45 | G 1/8 | 5 | 3,5 | M6 | 32 | 5,7 | 12 | 10 | 10 | 2.8 | 32,5 | 7 | 39 | 10 | ||
BF 032 0020 | Download | 32 | 20 | M10x1,25 | 22 | 10 | M6 | 21.7 | 8.5 | 45 | G 1/8 | 5 | 3,5 | M6 | 32 | 5,7 | 12 | 10 | 10 | 2.8 | 32,5 | 7 | 39 | 10 | ||
BF 032 0025 | Download | 32 | 25 | M10x1,25 | 22 | 10 | M6 | 21.7 | 8.5 | 45 | G 1/8 | 5 | 3,5 | M6 | 32 | 5,7 | 12 | 10 | 10 | 2.8 | 32,5 | 7 | 39 | 10 | ||
BF 032 0030 | Download | 32 | 30 | M10x1,25 | 22 | 10 | M6 | 21.7 | 8.5 | 45 | G 1/8 | 5 | 3,5 | M6 | 32 | 5,7 | 12 | 10 | 10 | 2.8 | 32,5 | 7 | 39 | 10 | ||
BF 032 0040 | Download | 32 | 40 | M10x1,25 | 22 | 10 | M6 | 21.7 | 8.5 | 45 | G 1/8 | 5 | 3,5 | M6 | 32 | 5,7 | 12 | 10 | 10 | 2.8 | 32,5 | 7 | 39 | 10 | ||
BF 032 0050 | Download | 32 | 50 | M10x1,25 | 22 | 10 | M6 | 21.7 | 8.5 | 45 | G 1/8 | 5 | 3,5 | M6 | 32 | 5,7 | 12 | 10 | 10 | 2.8 | 32,5 | 7 | 39 | 10 | ||
BF 032 0075 | Download | 32 | 75 | M10x1,25 | 22 | 10 | M6 | 21.7 | 8.5 | 45 | G 1/8 | 5 | 3,5 | M6 | 32 | 5,7 | 12 | 10 | 10 | 2.8 | 32,5 | 7 | 39 | 10 | ||
BF 032 0100 | Download | 32 | 100 | M10x1,25 | 22 | 10 | M6 | 21.7 | 8.5 | 45 | G 1/8 | 5 | 3,5 | M6 | 32 | 5,7 | 12 | 10 | 10 | 2.8 | 32,5 | 7 | 39 | 10 |
