Marca: Pce Instruments

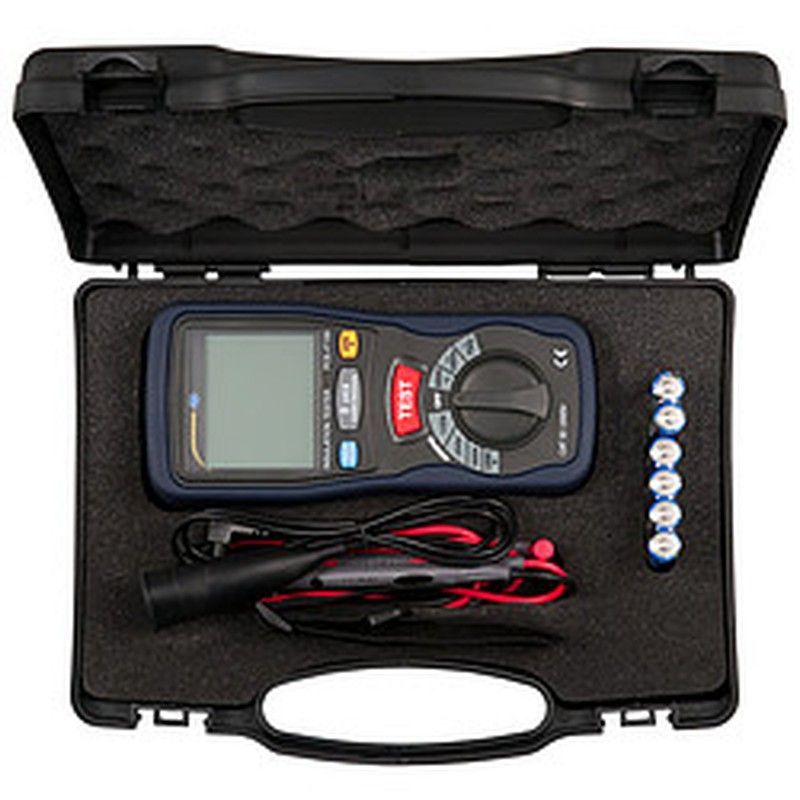

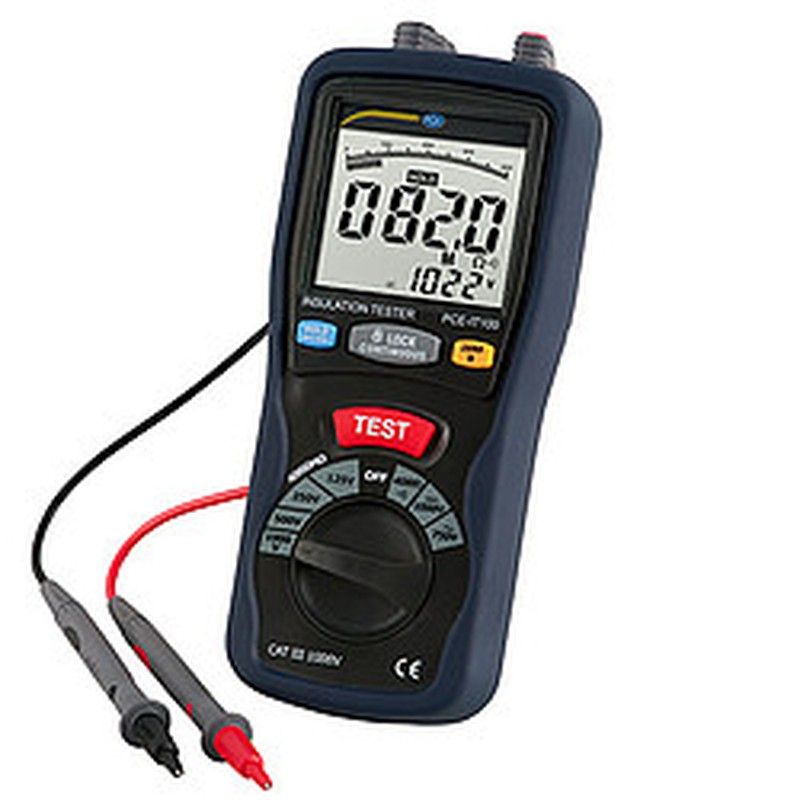

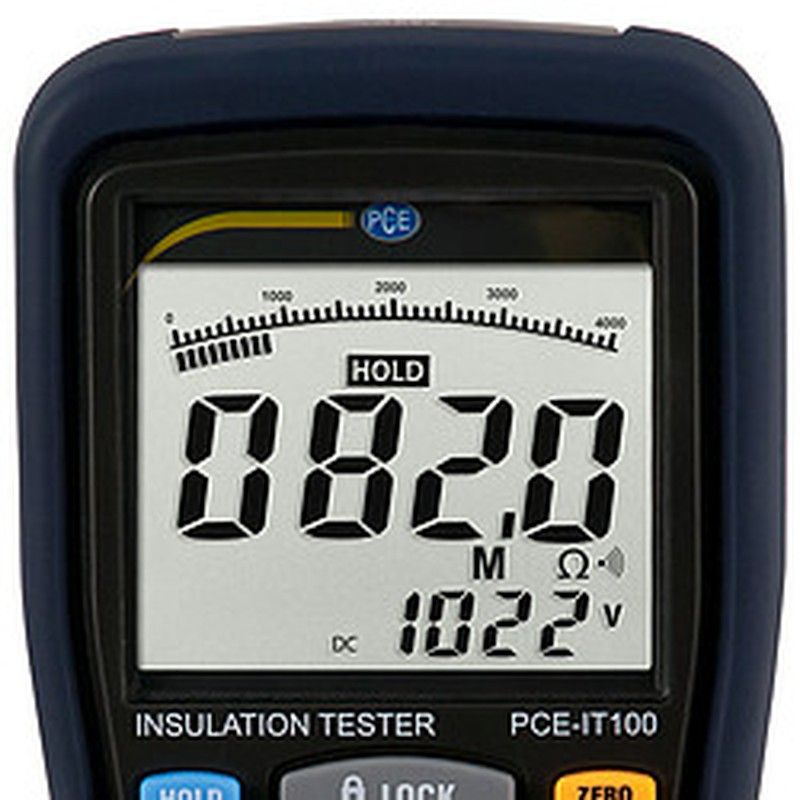

Medidor de aislamiento PCE-IT100 Para resistencias de aislamiento hasta 4000 MΩ / CAT III 1000 V / Manejo sencillo / Medición individual o continua / Funciones MAX y MIN El medidor de aislamiento PCE-IT100 detecta con tensiones auxiliares de 125 V, 250 V, 500 V y 1000 V resistencias de aislamiento hasta máx. 4000 MΩ. Este medidor de aislamiento mide además bajas resistencias hasta 400 Ω e integra una función de medición de tensión continua y alterna. También realiza la prueba de continuidad. Otras funciones adicionales del medidor de aislamiento son HOLD que congela el valor actual en pantalla, y recuperar en pantalla los valores máximo y mínimo. La pantalla del medidor de aislamiento es de fácil lectura incluso en ambientes de escasa luz gracias a sus grandes dígitos y su pantalla retroiluminada. Las grandes teclas y el botón giratorio para seleccionar la magnitud convierten este medidor de aislamiento PCE-IT100 en un dispositivo de fácil manejo. El contenido de envío incluye los cables de prueba con sus respectivas puntas, un cable con una pinza de cocodrilo y 6 pilas para alimentar este medidor de aislamiento. Valores límite a observar en las mediciones de aislamiento: - Instalaciones nuevas (espacios secos): 1000 Ω x V de la tensión operativa (por ejemplo, en 230 V >230 kΩ) - Instalaciones nuevas (espacios húmedos, aire libre): : 500 Ω x V de la tensión operativa - Dispositivo con toma a tierra: 1000 Ω x V de la tensión operativa - Dispositivos con doble aislamiento: 2 MΩ - Herramientas eléctricas: 2 MΩ - Baja tensión de protección: 250 kΩ - Medidores eléctricos: 5 MΩ - Los valores de tensión de prueba usuales son 100 V para instalaciones de baja tensión e instalaciones de telecomunicaciones, 500 V para instalaciones en edificios y casas, y 1000 V para motores de baja tensión y transformadores. - Gran rango de medición - 4 diferentes tensiones de prueba hasta 1 kV - Función desconexión automática - Seguridad: EN 61010-1, CAT III 1000 V - Pantalla dual retroiluminada - Incluye maletín de transporte - Medición individual y continua - Opcional: certificado de calibración
Especificaciones técnicas | |
Rango | |
Tensión AC (40 ... 400 Hz) | 750 V |
Resolución | 1 V |
Precisión | ±0,8 % ± 3 dígitos |
Tensión DC | 1000 V |
Resolución | 1 V |
Precisión | ±1,2 % ±10 dígitos |
Resistencia | 40 Ω / 400 Ω |
Resolución | 0,01 Ω / 0,1 Ω |
Precisión | ±1,2 % ± 3 dígitos |
Resistencias de aislamiento | 4 MΩ / 40 MΩ / 400 MΩ / 4000 MΩ |
Resolución | 0,001 MΩ / 0,01 MΩ / 0,1 MΩ / 1 MΩ |
Resistencia de aislamiento | |
125 V | ±(2 % + 10 dígitos) / ±(2 % + 10 dígitos) / ±(4 % + 5 dígitos) / ±(5 % + 5 dígitos) |
250 V | ±(2 % + 10 dígitos) / ±(2 % + 10 dígitos) / ±(3 % + 5 dígitos) / ±(4 % + 5 dígitos) |
500 V | ±(2 % + 10 dígitos) / ±(2 % + 10 dígitos) / ±(4 % + 5 dígitos) / ±(4 % + 5 dígitos) |
1000 V | ±(3 % + 10 dígitos) / ±(2 % + 10 dígitos) / ±(2 % + 5 dígitos) / ±(4 % + 5 dígitos) |
Prueba de continuidad | Pitido: ≤ 35 Ω, corriente de prueba ≤ 200 mA |
Alimentación | 6 x pilas de 1,5 V, tipo AA |
Condiciones ambientales | Operativo: 0 ... 40 °C / < 80 % H.r. Almacenamiento: -10 ... 60 °C / < 70 % H.r. |
Dimensiones | 200 x 92 x 50 mm |
Peso | 700 g (pilas incluidas) |
Normativas | IEC10101, CAT III 1000 V |
